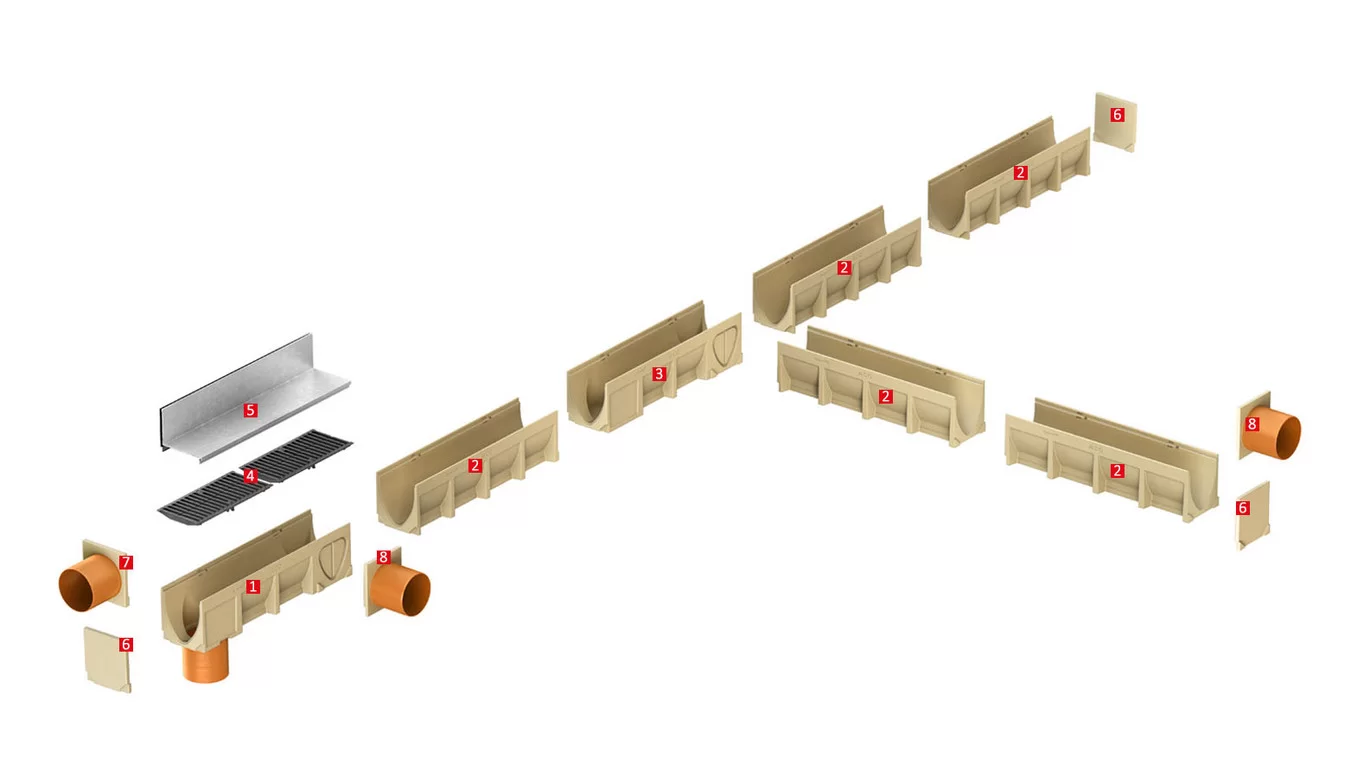

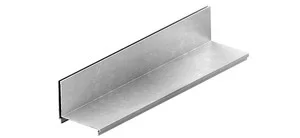

ACO Euroline排水系统是专为商业综合体周边、广场、露台及幕墙等应用领域而设计的,它将高品质的材料与美观大方的设计理念相结合。它不仅可以搭配不锈钢缝隙式盖板从而设计出不同的排水线条,也可以搭配带有安全锁扣、有效防止盖板晃动或塌落的铸铁盖板。排水沟搭配不同形式的盖板,使其兼具快速排水和建筑装饰的功能,为建筑设计提供了更广泛的可能性。

亚科轻载型排水沟 ACO Euroline


产品优势

  • 承载等级:B125、C250
  • 模块化产品,搭接方便高效
  • 配件齐全,系统设计灵活
  • 盖板种类多样,能满足不同景观要求

应用领域

  • 商业综合体周边
  • 广场
  • 阳台、露台
  • 门庭出入口、幕墙

Euroline100 系列沟体及配件尺寸

类型高度 mm长度 mm宽度 mm重量 kg产品代码
沟体501000 1184.4 312845
971000 1186.8 38506
端头挡板97151180.4 38504

Euroline200 系列沟体及配件尺寸

类型高度 mm长度 mm宽度 mm重量 kg产品代码
沟体150100023518.77860000
250100023527.96860020
350100023536.27312970
预留敲击口沟体150100023519.39312951
250100023532.27312981
350100023542.68312971
带下出水管沟体150100023519.86312952
250100023532.75312982
350100023543.16312972
端头挡板150202351.53860210
250202352.54860230
350202353.57312979
接管端板150202352.06860220
250202351.72860240
350202352.75312978
接管侧板150202351.76312957
250202351.63312967
350202352.65312977
名称长度mm宽度mm重量kg最高承重等级产品代码

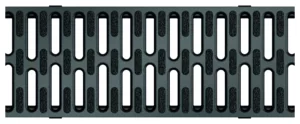

Euroline100高分子盖板10001180.6A15319250
镀锌钢盖板10001181.2B12538516

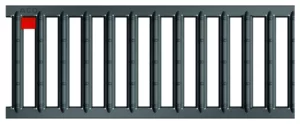

镀锌钢喷塑盖板(黑色)10001181.3B12510305

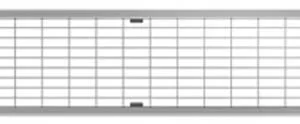

Mesh(格栅)盖板10001182.3A15310312
Voronoi盖板500118--310319
名称长度mm宽度mm重量kg最高承重等级产品代码
Euroline100铸铁盖板5001182.5B125310309
Euroline200铸铁盖板5002316.8C250860106
