亚科提升装置Muli-Star – 用于排放含粪便的污水

Muli-banner-20191126

汇聚在回流水位以下的雨水、灰水和黑水必须通过自动提升装置送入公共下水道，且不得发生回流。该原则适用于住宅以及公共建筑或工业厂房。污水通过一个或多个入口流入提升装置的集水箱。当集水箱中的污水达到预设液位时，污水泵自动启动，污水通过压力管道泵入市政污水管道。

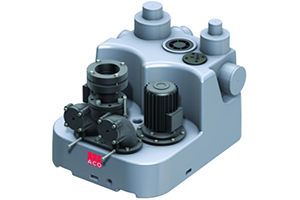

Produktabbildung ACO Hebeanlage Muli-Star DDP 1 für fäkalienhaltiges Abwasser zur Freiaufstellung

产品优势

设备结构紧凑，占地面积小
设备重量轻可快速装配
优化型叶轮，大通过率
部件具有高度抗化学腐蚀性能
一体成型密闭式水箱

应用领域

适用于中小流量的污水提升场合

油脂分离器出水下游的提升
卫生间污水的提升
多用户住宅
办公楼、酒店、医院
大型商业综合体
含有餐饮的建筑物

产品组件包括

PE材质的收集水箱

水箱总容积为300L/150L
箱体上带放空排水接口R1
带检修开孔便于维护（1*130mm+1*250mm)
水箱固定用锚栓装置
带手动隔膜泵接口，其接口尺寸为DN50

入水管道连接

1个DN100水平入水连接口
2个DN150水平入水连接口
1个DN150竖向入水连接口
1个DN200竖向入水连接口
1个DN70通气管连接口

压力出水管连接

配备专用球形滑道式防回流阀
Y型三通螺栓固定连接
配置特制适用外径DN108-114.3柔性出口法兰（可选DN88-90）
预留闸阀连接法兰 DN80/PN16

2台污水提升泵机组

水泵为三相电机400V，50Hz
保护等级IP68
配备电机热保护装置
水泵配有无堵塞型叶轮
连接电缆为10m

液位开关

配置气动式液位开关
配置10米气动控制电缆
防堵塞微气泡发生装置（选配）

控制箱

保护等级IP54
预留可收集故障和操作信号
缜密的程序逻辑设计

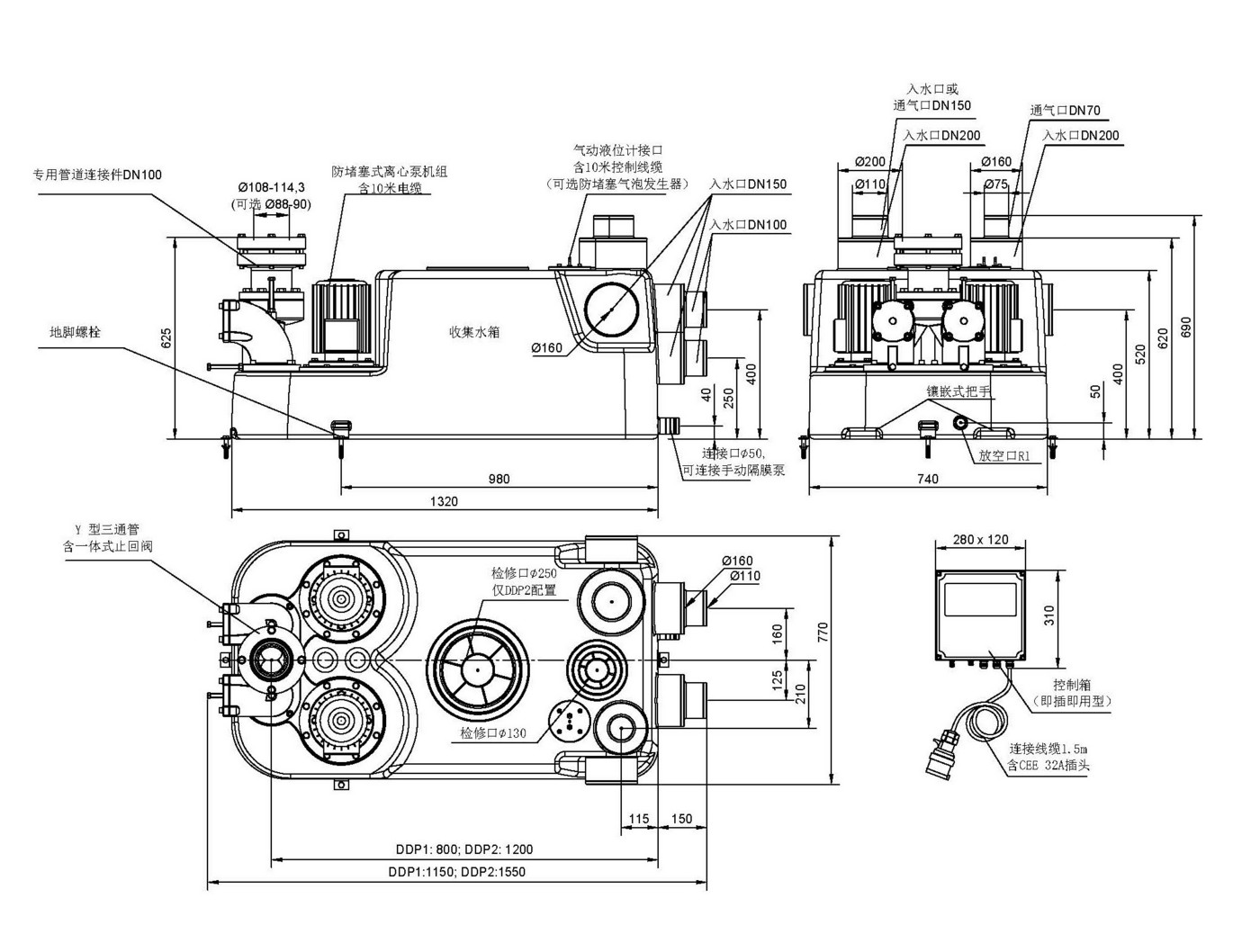

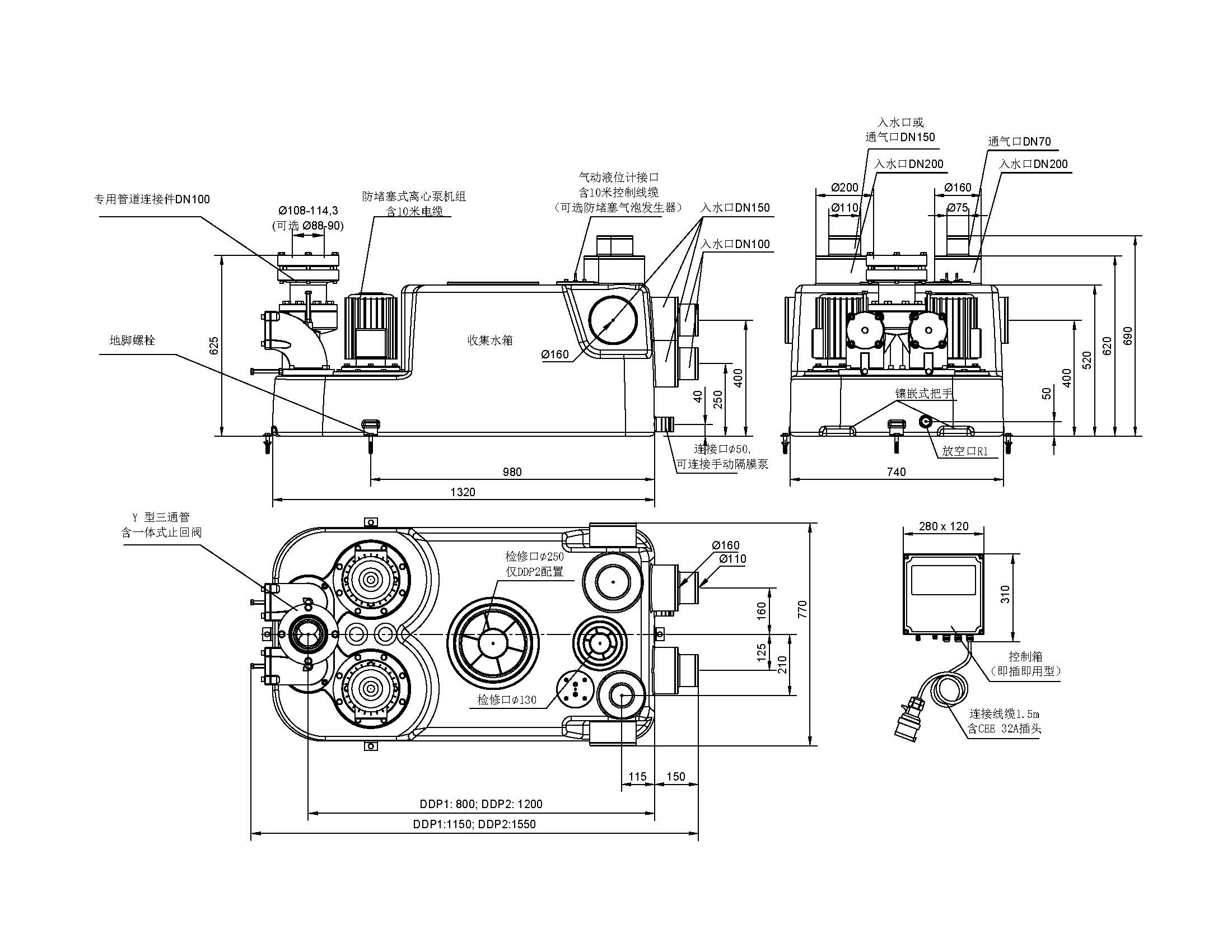

Muli-star-drawing-new-jpg

型号	电机功率(Kw)		性能		可通过粒径(mm)	水箱容积
型号	P1	P2	电流(A)	电压(V)	可通过粒径(mm)	水箱容积
Muli-Star DDP 1.1	1.83	1.5	5	400	70	150L
Muli-Star DDP 1.2	3.45	3	10	400	70	150L
Muli-Star DDP 2.1	1.85	1.5	5	400	70	300L
Muli-Star DDP 2.2	3.45	3	10	400	70	300L
Muli-Star DDP 2.3	6.71	5.5	11.6	400	70	300L

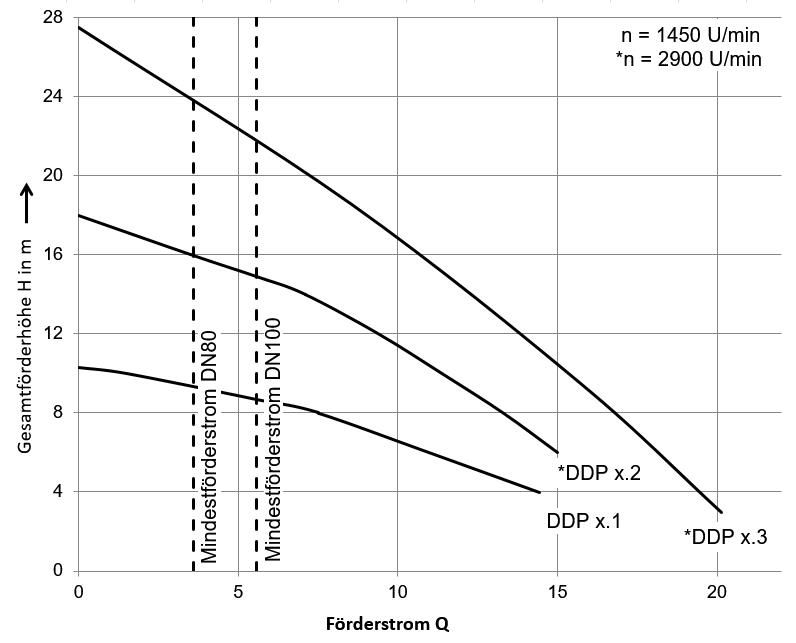

Performance-chart-update-2

型号	扬程	不同流量下对应的扬程										介质温度
	扬程	4 m	6 m	8 m	10 m	12 m	14 m	16 m	18 m	20 m	22 m	正常	最高
	[m]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[l/s]	[°C]	[°C]
Muli-Star DDP 1.1	4 – 9.5	14	11	7.5	1.5							40	65
Muli-Star DDP 1.2	6 – 16		15	13.3	11.4	9.4	7.1	3.51				40	65
Muli-Star DDP 2.1	4 – 9.5	14	11	7.5	1.5							40	65
Muli-Star DDP 2.2	6 – 16		15	13.3	11.4	9.4	7.1	3.51				40	65
Muli-Star DDP 2.3	6 – 26		18.3	16.6	15.5	14.2	12.4	10.72	9.28	7.22	5.6	40	65
